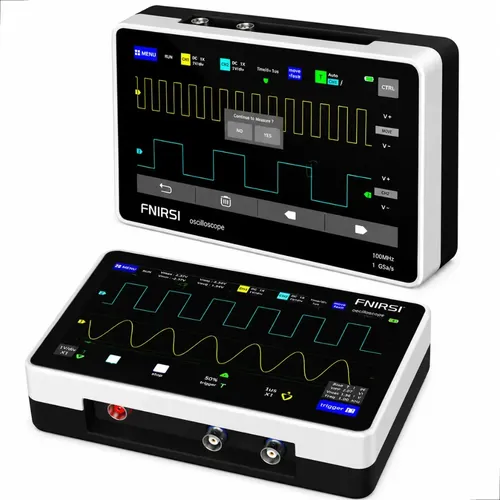

Para que Serve um Osciloscópio? Guia Completo para Iniciantes
O osciloscópio é um dos instrumentos mais importantes da eletrônica moderna. Enquanto um multímetro informa apenas valores como tensão, corrente e resistência, o osciloscópio permite visualizar o comportamento dos sinais elétricos em tempo real.
Com ele é possível enxergar a forma de onda de um circuito, identificar falhas, medir frequência, detectar ruídos e analisar pulsos elétricos que seriam impossíveis de observar utilizando apenas um multímetro.
O osciloscópio transforma sinais elétricos em gráficos na tela, permitindo acompanhar como a tensão varia ao longo do tempo.
Como funciona um Osciloscópio?
O equipamento exibe um gráfico composto por dois eixos:
- Eixo Vertical (Y): representa a tensão (Volts).
- Eixo Horizontal (X): representa o tempo (segundos, milissegundos ou microssegundos).
Dessa forma, torna-se possível visualizar toda a evolução do sinal elétrico durante seu funcionamento.
Principais aplicações
1. Visualizar formas de onda
O osciloscópio permite analisar diversos tipos de sinais elétricos, como:
- Onda senoidal
- Onda quadrada
- Onda triangular
- Pulsos digitais
- Sinais complexos
2. Medir frequência
É amplamente utilizado para medir a frequência produzida por diversos circuitos eletrônicos, incluindo:
- Osciladores
- Microcontroladores
- Fontes chaveadas
- Sensores eletrônicos
Por exemplo, um circuito pode gerar um sinal de 1 kHz, informação facilmente identificada pelo equipamento.
3. Medir amplitude
Também é possível determinar:
- Tensão máxima
- Tensão mínima
- Tensão pico a pico (Vp-p)
- Valor médio do sinal
4. Detectar ruídos elétricos
Ruídos, oscilações e interferências elétricas podem causar diversos problemas em equipamentos eletrônicos. O osciloscópio revela essas pequenas variações que normalmente passam despercebidas em um multímetro.
Entre os defeitos mais comuns estão:
- Ripple em fontes de alimentação;
- Interferências eletromagnéticas;
- Oscilações indesejadas;
- Picos de tensão.
5. Diagnóstico de defeitos
Durante reparos eletrônicos, o osciloscópio é uma ferramenta praticamente indispensável para localizar defeitos em:
- Fontes de alimentação
- Computadores
- Notebooks
- Televisores
- Placas eletrônicas
- Equipamentos industriais
- Sistemas automotivos
6. Teste de circuitos digitais
O equipamento permite verificar protocolos e sinais digitais como:
- SPI
- I²C
- UART
- PWM
- Clock de processadores
Osciloscópio x Multímetro
| Característica | Multímetro | Osciloscópio |
|---|---|---|
| Mede tensão | ✅ Sim | ✅ Sim |
| Mede corrente | ✅ Sim | Com sonda específica |
| Mede resistência | ✅ Sim | ❌ Não |
| Mostra forma de onda | ❌ Não | ✅ Sim |
| Mede frequência | Alguns modelos | ✅ Sim |
| Detecta ruídos | ❌ Não | ✅ Sim |
| Analisa sinais digitais | ❌ Não | ✅ Sim |
| Visualiza pulsos rápidos | ❌ Não | ✅ Sim |
Exemplo prático
Imagine uma fonte de alimentação de 5 V.
Utilizando apenas um multímetro, a leitura pode indicar 5,02 V, sugerindo que tudo está funcionando normalmente.
Entretanto, ao conectar um osciloscópio, é possível descobrir que existe um ripple de aproximadamente 400 mV e picos ocasionais de até 6 V.
Essas oscilações podem causar travamentos, reinicializações e falhas em microcontroladores, mesmo quando a tensão média aparenta estar correta.
Quem utiliza um Osciloscópio?
- Técnicos em eletrônica
- Engenheiros eletrônicos
- Estudantes de eletrônica
- Técnicos em manutenção de computadores
- Profissionais de automação industrial
- Técnicos em eletrônica automotiva
- Desenvolvedores de placas eletrônicas
Conclusão
O osciloscópio é muito mais do que um simples medidor de tensão. Ele permite visualizar o comportamento completo dos sinais elétricos, identificar defeitos ocultos e compreender o funcionamento dos circuitos com muito mais precisão.
Para quem está iniciando na eletrônica, investir em um modelo digital de 50 MHz a 100 MHz, com dois canais, já é suficiente para estudar, desenvolver projetos e realizar a manutenção da maioria dos equipamentos eletrônicos.
Se o multímetro é considerado a ferramenta básica de qualquer bancada, o osciloscópio é o equipamento que leva o diagnóstico eletrônico a um novo nível de precisão e eficiência.
